qiling框架学习
Posted on: 2023-07-07 Edited on: 2023-07-07 In:  Views:

Qiling是一款功能强大的高级代码模拟框架

很早就知道了qiling框架，一直想学但一直都忙于别的事情，这段时间打算开始学习qiling框架，记录一下学习的历程

0x1.运行程序

编写一个简单的hello world程序，交叉编译为mipsel架构的，使用qiling来运行，脚本如下

1
2
3
4
5
6
7
8
9
10
import sys

from qiling.const import QL_VERBOSE
sys.path.append("..")
from qiling import *

if __name__ == "__main__":
    ql=Qiling(["./hello"],"/usr/mipsel-linux-gnu",verbose=QL_VERBOSE.DEFAULT)
    ql.run()

运行结果如下


执行效果类似于strace

看到Qiling这个类


参数非常多，我们目前先看到上面的脚本用到的三个参数，剩下的参数啥时候用到了啥时候再分析。

1
ql=Qiling(["./hello"],"/usr/mipsel-linux-gnu",verbose=QL_VERBOSE.DEFAULT)

[]内部的是要执行的程序以及执行所需的参数，我们将程序修改为如下

1
2
3
4
5
6
7
8
9
10
11
12
#include <stdio.h>
#include <stdlib.h>
int main(int argc, char const *argv[])
{
	if(argc != 2)
	{
		printf("wrong\n");
		exit(-1);
	}
	printf("%s\n",argv[1]);
	return 0;
}

将脚本修改为

1
2
3
4
5
6
7
8
9
import sys

from qiling.const import QL_VERBOSE
sys.path.append("..")
from qiling import *

if __name__ == "__main__":
    ql=Qiling(["./hello","hello"],"/usr/mipsel-linux-gnu",verbose=QL_VERBOSE.DEFAULT)
    ql.run()


和正常在终端运行程序一样，将程序名和参数都写入[]即可

第二个参数，"/usr/mipsel-linux-gnu"，库文件的路径

第三个参数，输出的详细程度，在我的脚本中使用的是QL_VERBOSE.DEAFAULT,还有其他的参数可供选择

1
2
3
4
5
6
class QL_VERBOSE(IntEnum):
    OFF = 0
    DEFAULT = 1
    DEBUG = 4
    DISASM = 10
    DUMP = 20

每种的效果怎样我就不说了，师傅们可以自己尝试。

这就是第一个qiling脚本，学习如何使用qiling运行不同架构的程序。

0x2 使用qiling进行调试

只需要在ql.run()之前添加一句ql.debugger=True即可，这样子默认就会监听9999端口，官方给的方法有这些

1
2
3
4
5
You can also customize address & port or type of debugging server
ql.debugger= ":9999"  # GDB server listens to 0.0.0.0:9999
ql.debugger = "127.0.0.1:9999"  # GDB server listens to 127.0.0.1:9999
ql.debugger = "gdb:127.0.0.1:9999"  # GDB server listens to 127.0.0.1:9999
ql.debugger = "idapro:127.0.0.1:9999"  # IDA pro server listens to 127.0.0.1:9999

效果如下


感觉还不错

0x3.使用qiling hook程序

hook可以玩的很花，这里就按照官方文档的顺序来讲解,不过只学习几个常用的方法

0x1.ql.hook_address()

使用ql.hook_address()来hook一个特定的地址


目标是hook掉0x4004fd

1
2
3
4
5
6
7
8
9
10
11
12
13
from qiling.const import QL_VERBOSE

from qiling import *

def hook(ql):
    print("Hook")
    exit(-1)

if __name__ == "__main__":
    ql=Qiling(["./hello"],"/",verbose=QL_VERBOSE.DISASM)
    ql.hook_address(hook,0x4004fd)
    ql.run()

运行结果如下


在0x4004fd处执行了我们的hook函数

0x2. ql.hook_code()

ql.hook_code()

hooking every instruction with self defined function

可以hook每一条指令

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
from qiling.const import QL_VERBOSE

from qiling import *
from capstone import *

md = Cs(CS_ARCH_X86,CS_MODE_64)

def print_asm(ql, address, size):
    buf = ql.mem.read(address, size)
    for i in md.disasm(buf, address):
        print(":: 0x%x:\t%s\t%s" %(i.address, i.mnemonic, i.op_str))

def hook(ql, address, size):
    print("Hook")


if __name__ == "__main__":
    ql=Qiling(["./hello"],"/",verbose=QL_VERBOSE.DEFAULT)
    ql.hook_code(hook)
    ql.run()

官方文档中给的例子是打印每一条汇编指令，hook函数需要给三个参数，ql对象，指令的地址，指令的长度


这是第一个printf_asm函数

RgTVfI.png这是第二个我们自己写的

0x4.qilinglab-x86

这是一个学习qiling框架的小练习，一共11个挑战，方便我们快速入门qiling，以11个小挑战，Qiling Framework 入门上手跟练和Qiling Labs为教程跟随练习
前者的架构为x86_64架构，后者为aarch64，我这里使用x86_64的程序

一共有如下11个挑战

1
2
3
4
5
6
7
8
9
10
11
Challenge 1: Store 1337 at pointer 0x1337
Challenge 2: Make the 'uname' syscall return the correct values.
Challenge 3: Make '/dev/urandom' and 'getrandom' "collide".
Challenge 4: Enter inside the "forbidden" loop.
Challenge 5: Guess every call to rand().
Challenge 6: Avoid the infinite loop.
Challenge 7: Don't waste time waiting for 'sleep'.
Challenge 8: Unpack the struct and write at the target address.
Challenge 9: Fix some string operation to make the iMpOsSiBlE come true.
Challenge 10: Fake the 'cmdline' line file to return the right content.
Challenge 11: Bypass CPUID/MIDR_EL1 checks.

IDA反编译看看

0x1.challenge1

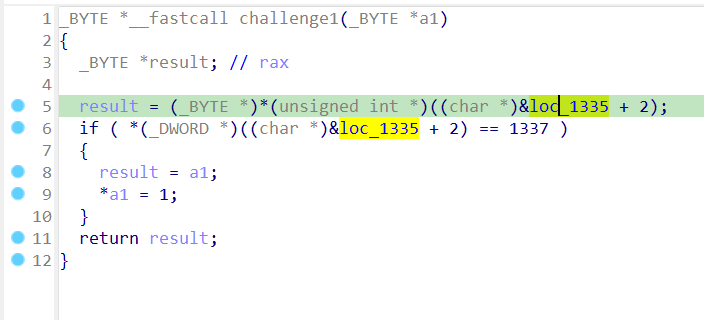

检查0x1337这个地址里面的值是不是1337，因此我们需要往0x1337处写入1337
映射一块内存

1
ql.mem.map(0x1000,0x1000,info="challenge1")

地址从0x1000开始，长度为0x1000，起始地址和长度有如下要求

1
2
3
4
5
6
7
8
9
10
11
Address:

You need to align the memory offset and address for mapping.

addr//size*size -> 0x7fefc9e0//4096*4096

Size:

The amounts of memory that should be mapped

This parameter is OS dependant; If you use a linux system, consider at least a multiple of 4096 for alignment

size需要4k对齐
challenge1的代码如下

1
2
3
4
def challenge1(ql:Qiling):
    ql.mem.map(0x1000,0x1000,info="challenge1")
    ql.mem.show_mapinfo()
    ql.mem.write(0x1337,ql.pack16(1337))

运行后，可以从进程的内存分布查看到映射的内存

0x2.challenge2


uname这个系统调用用来获得操作系统的一些信息的，其参数name的类型是struct utsname类型，如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
struct utsname
  {
    /* Name of the implementation of the operating system.  */
    char sysname[_UTSNAME_SYSNAME_LENGTH];

    /* Name of this node on the network.  */
    char nodename[_UTSNAME_NODENAME_LENGTH];

    /* Current release level of this implementation.  */
    char release[_UTSNAME_RELEASE_LENGTH];
    /* Current version level of this release.  */
    char version[_UTSNAME_VERSION_LENGTH];

    /* Name of the hardware type the system is running on.  */
    char machine[_UTSNAME_MACHINE_LENGTH];

#if _UTSNAME_DOMAIN_LENGTH - 0
    /* Name of the domain of this node on the network.  */
# ifdef __USE_GNU
    char domainname[_UTSNAME_DOMAIN_LENGTH];
# else
    char __domainname[_UTSNAME_DOMAIN_LENGTH];
# endif
#endif
  };
  #define _UTSNAME_LENGTH 65

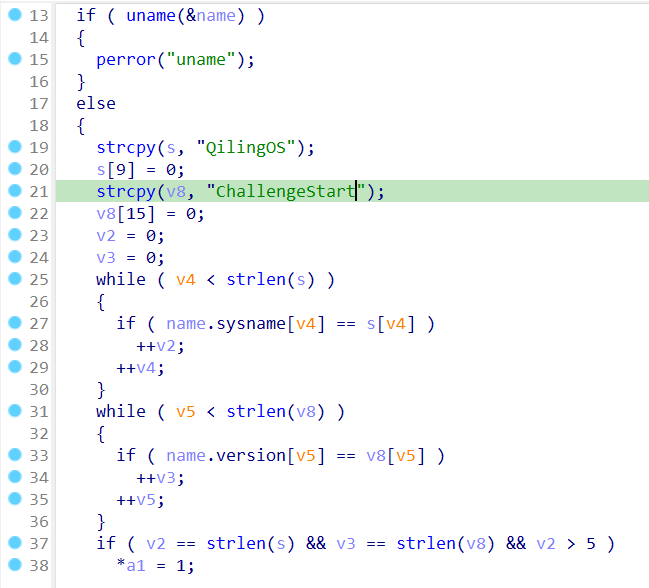

challenge2要使sysname为QilingOS，version为ChallengeStart，如何hook系统调用，在qiling中使用ql.set_syscall，原型如下

1
def set_syscall(self, target_syscall, intercept_function, intercept = None):

target_syscall是目标系统调用，intercept_function是我们自定义的系统调用，intercept定义在什么时候拦截系统调用
首先编写我们自己的系统调用，uname的参数是name结构体的地址，传参为rdi，调用结束后将值写入指针所指的内存中。我们可以在调用结束后，也就是即将退出系统调用的时候拦截uname，修改rdi指向内存的数据，代码如下

1
2
3
4
def hook_uname_on_exit(ql:Qiling,*args,**kw):
    rdi=ql.reg.rdi
    ql.mem.write(rdi,b"QilingOS\x00")
    ql.mem.write(rdi+65*3,b'ChallengeStart\x00')

这个是我们自定义的系统调用，首先获取rdi的值，即name结构体的指针，然后往指针指向的内存中写入数据，像内存中写入数据使用ql.mem.write
根据上面的utsname结构体的定义，sysname是第一个结构体成员，version是第四个每一个成员的长度为65字节

1
2
def challenge2(ql:Qiling):
    ql.set_syscall("uname",hook_uname_on_exit,QL_INTERCEPT.EXIT)

使用QL_INTERCEPT.EXIT需要引入头文件from qiling.const import *

0x3.challenge3

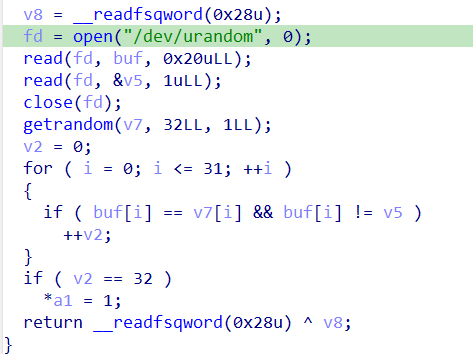

从/dev/urandom中读出32个字节的随机数要与用getrandom函数获取的32个随机数全部相同，另外再从/dev/urandom中读出1字节，这1字节不能与上面的32个字节相同。
challenge3涉及到了另一个知识，劫持文件系统。在qiling中，涉及到伪造文件系统的类都需要继承自QlFsMappedObject这个类，此挑战我们可以这样伪造文件系统

1
2
3
4
5
6
7
8
9
class Fake_urandom(QlFsMappedObject):
    def read(self,size):
        if size==1:
            return b'\x41'
        else:
            return b'\x00'*size

    def close(self):
        return 0

伪造的文件系统至少需要read和close两个方法，在这个fake_urandom类中，如果读取的长度是1，就返回一个数字1，如果长度不为1，则返回size个空字符。这两种情况对应着challenge3中从/dev/urandom中读取32个字节和1个字节的情况。
再看到getrandom，这也是个系统调用，原型如下

1
ssize_t getrandom(void * buf，size_t buflen，unsigned int标志);

往buf中写入buflen个随机数。

成功后，getrandom()返回复制到缓冲区buf的字节数。如果在标志中指定了GRND_RANDOM，并且随机源中没有足够的熵，或者系统调用被信号中断，则该数目可能小于通过buflen请求的字节

我们hook掉getrandom这个系统调用，只需在我们的hook函数中往buf中写入size*’\x00’即可

1
2
3
4
5
def getrandom_hook(ql:Qiling,buf,size,flags,*args,**kw):
    ql.mem.write(buf,b'\x00'*size)
def challenge3(ql:Qiling):
    ql.set_syscall("getrandom",getrandom_hook)
    ql.add_fs_mapper("/dev/urandom",Fake_urandom())

0x4.challenge4

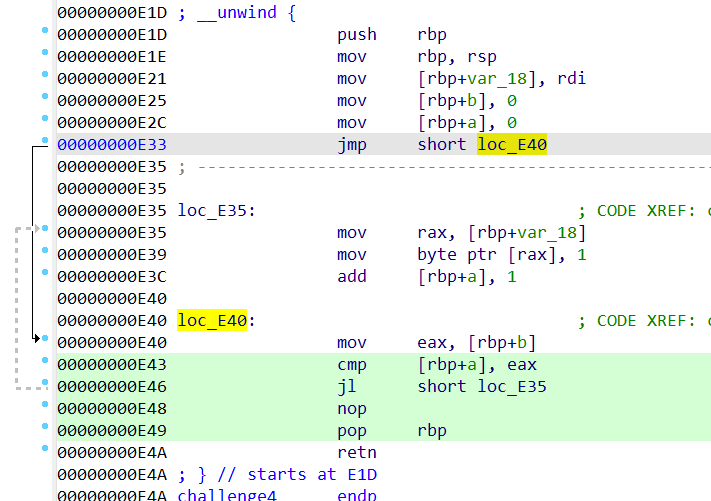

IDA伪代码有问题，什么都没有，直接看汇编

将a和b的值都设置为0，然后比较a和b的值，如果a小于b就将challenge4要检查的值设为1，否则直接退出。
由于a等于b，所以实际上是不能进入到loc_E35的，我们要做的就是使jl这个指令成立。由于a=0，所以我们只需要在程序运行到0xE43时将eax修改为1，就能满足jl，进入到loc_E35
这里需要用的是ql.hook_address

1
def hook_address(self, callback, address, user_data=None):

callback为执行到address时执行的函数
于是我们这样写

1
2
3
4
5
6
7
8
9
10
11
12
def get_base(ql:Qiling):
    for info in ql.mem.map_info:
        if info[2]==5 and 'qilinglab-x86_64' in info[3]:
            return info[0]

def enter_forbidden_loop(ql:Qiling):
    ql.reg.eax=1

def challenge4(ql:Qiling):
    base=get_base(ql)
    addr=base+0xe43
    ql.hook_address(enter_forbidden_loop,addr)

关于这个get_base函数，我用它来获取程序运行基地址，实际上，在qiling中有ql.mem.get_lib_base(ql.path)用来获取基地址的，不过我用起来似乎出了点问题，返回值为-1，就利用ql.mem.map_info写了一个

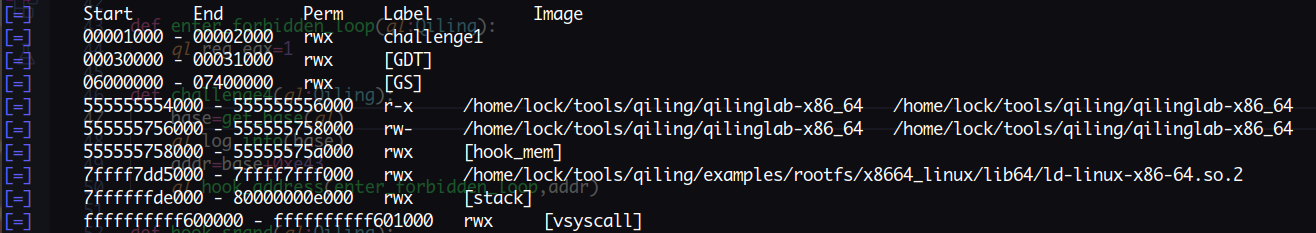

ql.mem.map_info实际上就是下面这个
qpCUT1.png进程的内存分布，每一行都是一个数组，长度为5，数组下标从0到4分别对应着Start，End，Perm，Label，Image的值。

0x5.challenge5

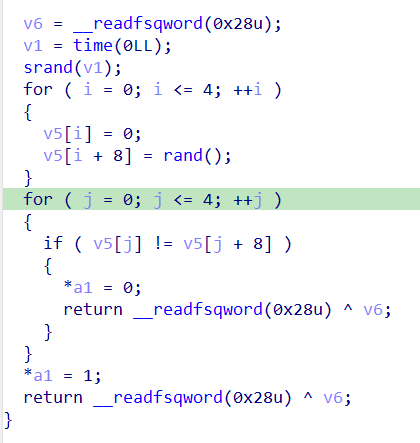

在一个循环中将v5这个数组的前面一截赋值为0，后面一截赋值为随机数，然后检查这两段的值是否一样。
很明显，我们需要hook掉rand函数，使其返回0
rand函数的返回值是放在eax的，因此我们在hook函数中将eax设为0，由于rand函数不是系统调用，我们这里用到ql.set_api

1
2
3
4
5
def hook_rand(ql:Qiling):
    ql.reg.rax=0

def challenge5(ql:Qiling):
    ql.set_api("rand",hook_rand)

比较简单的一个challenge

0x6.challenge6

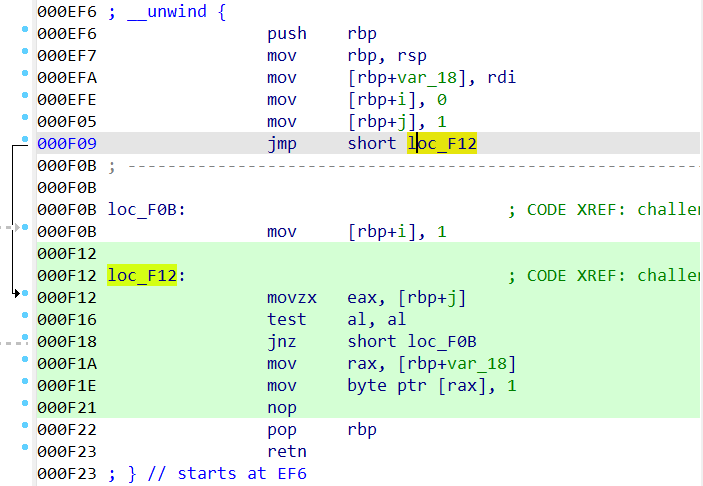

IDA伪代码寄，还得看汇编

将0和1分别作为初值赋给i和j，然后将判断j是否为0，如果为0即通过挑战
显然，正常走流程是直接结束了。这个挑战和挑战4是类似的，依葫芦画瓢即可，在jnz那条指令处进行hook，将rax设置为0即可

1
2
3
4
5
6
7
def infinite_loop_bypass_hook(ql:Qiling):
    ql.reg.rax=0

def challenge6(ql:Qiling):
    base=get_base(ql)
    addr=base+0xf16
    ql.hook_address(infinite_loop_bypass_hook,addr)

0x7.challenge7

有一个sleep函数，沉睡时间无限长，很显然我们需要hook掉sleep函数
第一个参数传参为rdi，我们可以修改sleep的参数为0就能退出sleep
还可以在sleep函数中直接return

1
2
3
4
5
6
def hook_sleep(ql:Qiling):
    #return
    ql.reg.rdi=0

def challenge7(ql:Qiling):
    ql.set_api("sleep",hook_sleep)

另外，sleep底层调用的是nanosleep函数，也可以对nanosleep进行hook

0x8.challenge8

这里借用了JOANSIVION的结构体

1
2
3
4
5
struct random_struct {
  char *some_string;
  __int64 magic;
  char *check_addr;
};

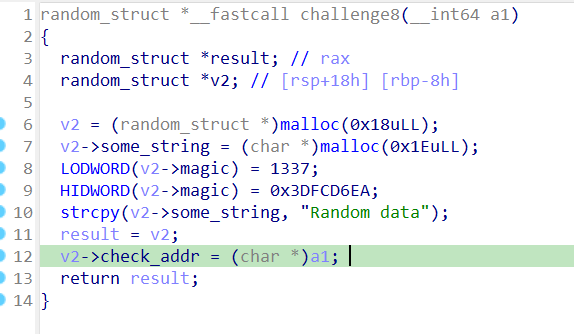

challenge8最后会将要检查的位置的地址赋给check_addr，我们要做的就是在执行这一步之后将check_addr指向的位置赋值为1.我们在0xfb5处进行hook
要做到这点我们首先要获取v2的地址
q9ywBq.png在IDA中我们可以看到各个变量在栈中的偏移，v2这个结构体的地址存在rbp-8处，获取到地址之后，然后根据结构体偏移读取check_addr的值，然后往其中写1即可

1
2
3
4
5
6
7
8
9
10
def hook_struct(ql:Qiling):
    struct_addr=ql.unpack64(ql.mem.read(ql.reg.rbp-0x8,8))#unpack64类似于pwnools中的u64，解包数据，8字节
    struct_data=ql.mem.read(struct_addr,24)#读取struct_addr指向内存的数据，长度为24字节
    some_string_addr,magic,check_addr=struct.unpack('QQQ',struct_data)#QQQ是将读取到的数据按照3个long解包，分别赋值
    ql.mem.write(check_addr,b'\01')#往check_addr中写'\01'

def challenge8(ql:Qiling):
    base=get_base(ql)
    addr=base+0xfb5
    ql.hook_address(hook_struct,addr)

0x9.challenge9

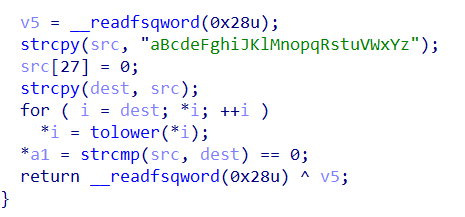

将这一串字符串转为小写后，然后和原字符串比较，如果相同则通过检查
两个函数，tolower和strcmp，可以让tolower直接返回，或者让strcmp返回0

1
2
3
4
5
6
7
8
9
def hook_tolower(ql:Qiling):
    return

def hook_strcmp(ql:Qiling):
    ql.reg.rax=0

def challenge9(ql:Qiling):
    ql.set_api("strcmp",hook_strcmp)
	ql.set_api("tolower",hook_tolower)

0xA.challenge10

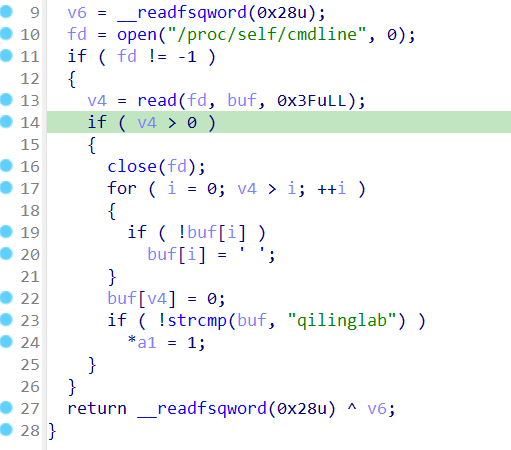

从/proc/self/cmdline中读取当前的命令，如果是qilinglab的话就通过检查
这个挑战和challenge2是一样的，劫持文件系统，使其被读取的时候返回qilinglab即可

1
2
3
4
5
6
7
8
9
class Fake_cmdline(QlFsMappedObject):
    def read(self,len):
        return b'qilinglab'

    def close(self):
        return 0

def challenge10(ql:Qiling):
    ql.add_fs_mapper('/proc/self/cmdline',Fake_cmdline())

0xB.challenge11

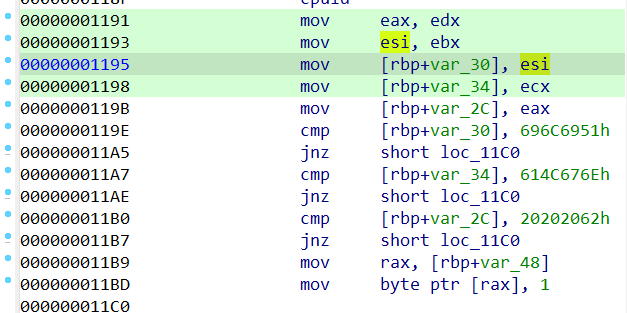

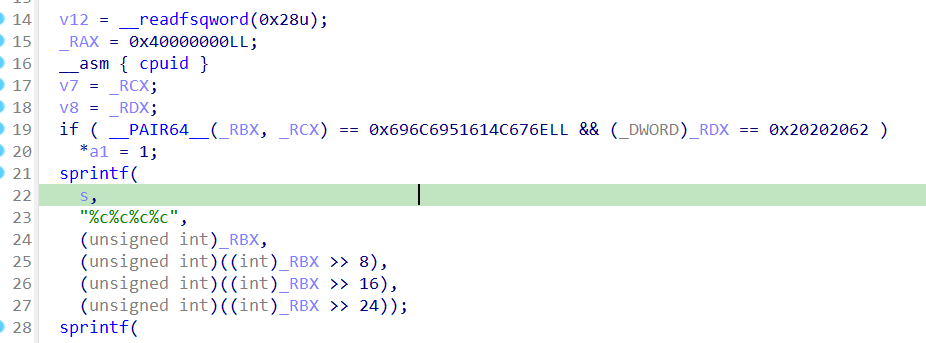

这个challenge使用cpuid来获取cpu的一些信息，然后检查RBX,RCX,RDX的值是否为特定的值，是的话则通过检查。伪代码中的__PAIR64__应该是IDA自定义的一个，__PAIR64__(_RBX,_RCX) == 0x696C6951614C676ELL实际上检查RBX==0x696C6951,RCX==0X614C676E。
这题需要hook指令，ql.hook_code，hook掉cpuid，不让它正常执行

1
2
3
4
5
6
7
8
9
10
11
12
13
14
def hook_cpuid(ql:Qiling,address,size):
    if ql.mem.read(address,size)==b'\x0f\xa2':#如果当前的指令是cpuid的话(cpuid的机器码是0x0fa2)
        ql.reg.rbx=0x696C6951
        ql.reg.rcx=0x614C676E
        ql.reg.rdx=0x20202062
        ql.reg.rip+=size
		#就将rbx，rcx，rdx设置为对应的值，然后直接跳过cpuid

def challenge11(ql:Qiling):
    begin,end=0,0
    for info in ql.mem.map_info:
        if info[2]==5 and 'qilinglab-x86_64' in info[3]:
            begin,end=info[:2]
    ql.hook_code(hook_cpuid,begin=begin,end=end)

另外，除了用hook_code的方式，还可以用hook_address
在0x1195位置，会把esi，ecx，eax的值赋值到内存中，然后进行if比较，从这里下手，我们在1195处进行hook，设置好esi，ecx和eax的值为正确的值就好

1
2
3
4
5
6
7
8
9
def hook_cpuid(ql:Qiling):
    ql.reg.esi=0x696C6951
    ql.reg.ecx=0x614C676E
    ql.reg.eax=0x20202062

def challenge11(ql:Qiling):
    base=get_base(ql)
    addr=base+0x1195
    ql.hook_address(hook_cpuid,addr)

0x5 qilinglab-aarch64

0x1.challenge1

0x6.使用qiling模拟运行路由器固件

0x1.DIR816A2

http后台程序为/bin/goahead
首先用以下代码尝试运行goahead

1
2
3
4
5
6
7
8
9
10
from qiling.const import *
from qiling import *
from qiling.os.mapper import QlFsMappedObject

if __name__ == '__main__':
    rootfs="./squashfs-root"
    ql=Qiling(["./squashfs-root/bin/goahead"],rootfs,verbose=QL_VERBOSE.DEFAULT)
    #ql.debugger="127.0.0.1:1234"
    hook(ql)
    ql.run()

得到如下输出

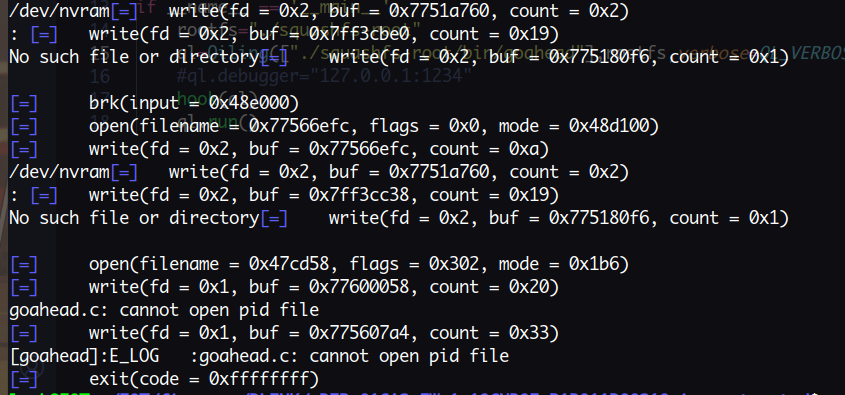

缺少/dev/nvram文件，于是我们手动在rootfs下面创建这个文件，继续运行
在IDA中对这个字符进行交叉引用，查找到报错代码
缺少/var/run/goahead.pid文件，继续手动创建，接着运行，得到如下报错
在IDA中定位

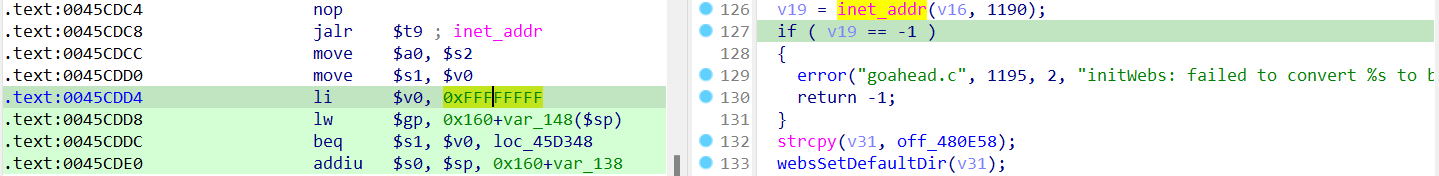

问题出在inet_addr转换的时候，看到汇编
qP3XfP.png比较$s1和$v0寄存器的值是否相等，$v0的值是-1，而$s1的值来源于inet_addr的返回值，因此我们需要在这里进行hook，使其不相等。
采用如下代码进行hook

1
2
3
4
5
6
def hook_inet_addr(ql:Qiling):
    ql.reg.v0=1

def hook(ql:Qiling):
    addr=0x0045CDD8
    ql.hook_address(hook_inet_addr,addr)

再次运行

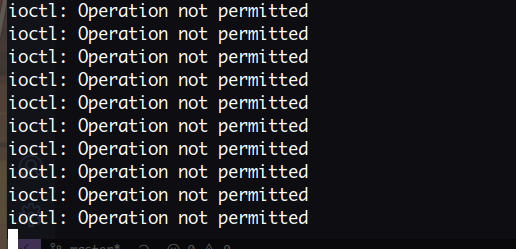

得到这样的输出，可以直接忽略
netstat查看端口

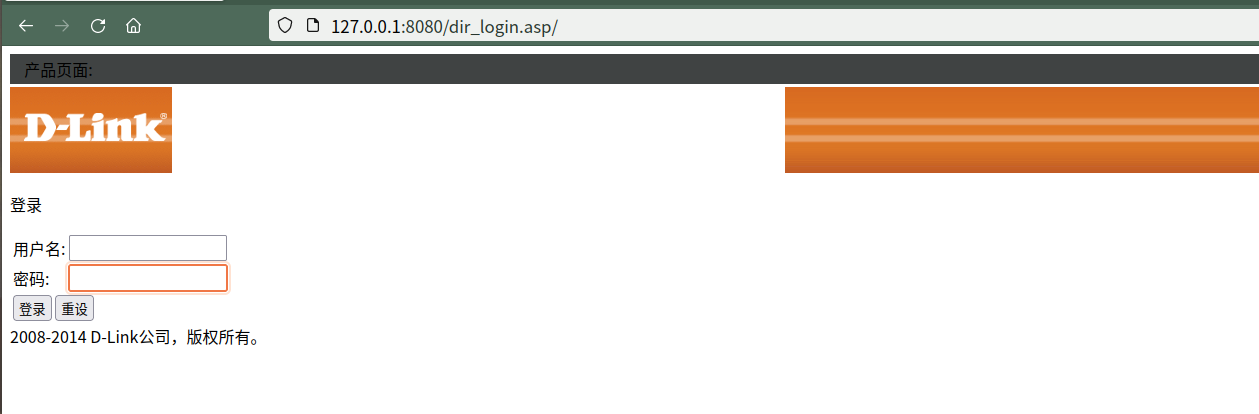

在浏览器中输入这个IP:port
成功运行

0x2.DAP1665

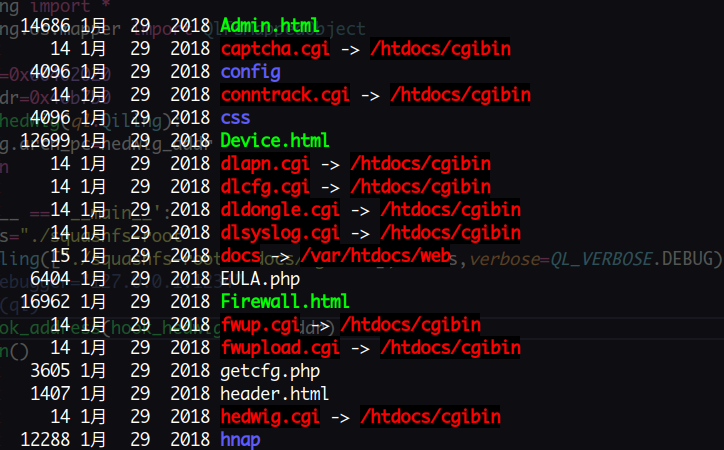

这个是个无线扩展器，所有的http处理功能都集成在一个cgibin文件中
尝试直接运行

1
2
3
4
5
6
7
8
from qiling.const import *
from qiling import *
from qiling.os.mapper import QlFsMappedObject

if __name__ == '__main__':
    rootfs="./squashfs-root"
    ql=Qiling(["./squashfs-root/htdocs/cgibin"],rootfs,verbose=QL_VERBOSE.DEBUG)
    ql.run()

会有如下输出

1
CGI.BIN, unknown command cgibin

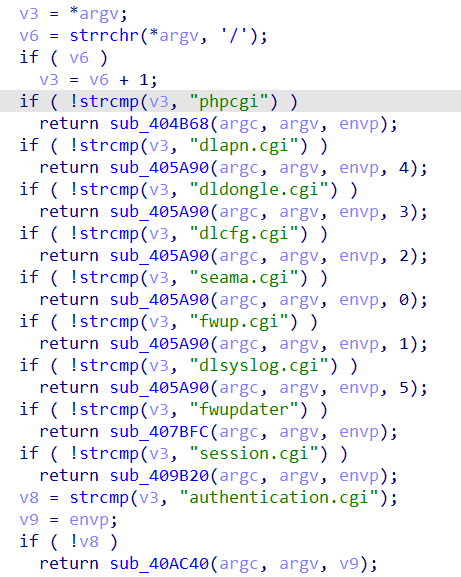

调试过cgibin的师傅应该知道，cgibin会根据不同的需求进入到不同分支
我们运行失败正是因为没有指定进入的分支，如何处理呢？
前面在qilinglab中，我们可以设置寄存器的值，同样的我们可以设置pc的值，使程序流向我们想要的分支。在这里我选择进入到pigwidgeon.cgi(因为需要的参数少一点),我们在main函数入口处进行hook，设置pc寄存器为pigwidgeon分支的入口地址，程序如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
from qiling.const import *
from qiling import *
from qiling.os.mapper import QlFsMappedObject

main_addr=0x00402020
pigwidgeon_addr=0x40bc70
def hook_pigwidgeon(ql:Qiling):
    ql.reg.arch_pc=pigwidgeon_addr
    return

if __name__ == '__main__':
    rootfs="./squashfs-root"
    ql=Qiling(["./squashfs-root/htdocs/cgibin"],rootfs,verbose=QL_VERBOSE.DEBUG)
    ql.hook_address(hook_pigwidgeon,main_addr)
    ql.run()

成功运行
进入到pigwidgeon查看

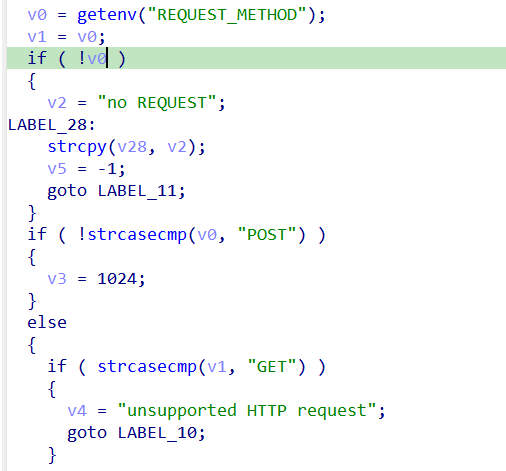

首先会取得请求方式，而且只能为POST，我们继续设置环境变量

1
2
3
4
env_vars={
    "REQUEST_METHOD": "POST",
}
ql=Qiling(["./squashfs-root/htdocs/cgibin"],rootfs,env=env_vars,verbose=QL_VERBOSE.DEBUG)

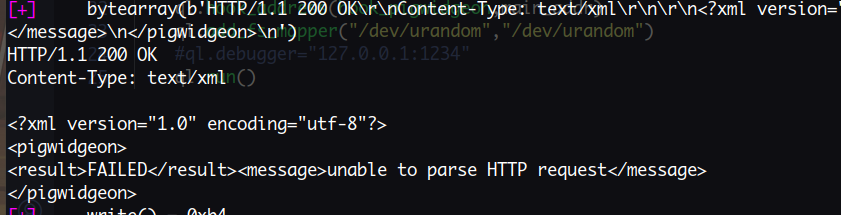

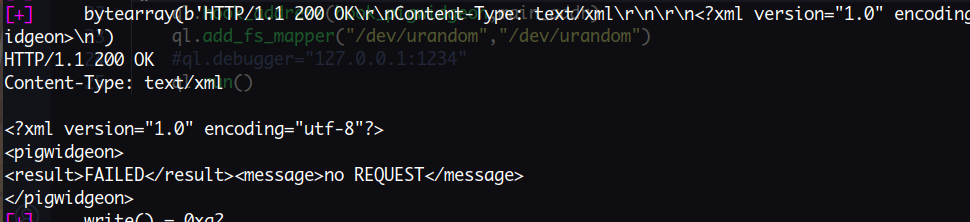

回显发生变化

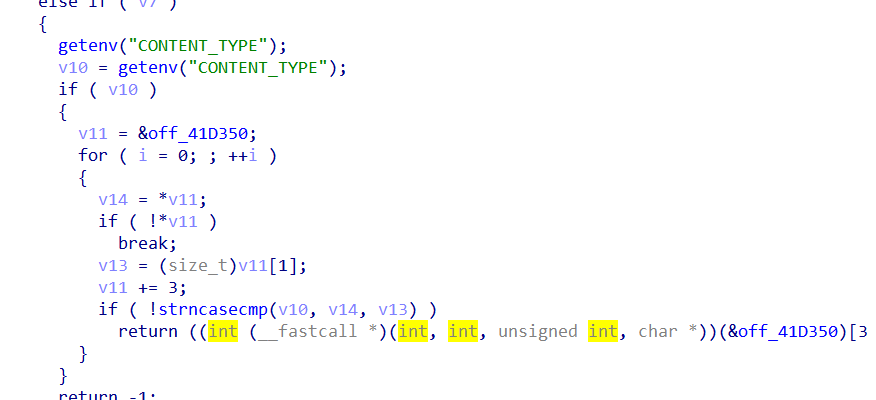

无法解析HTTP请求，因为我们除了请求方式外什么都没有设置，在查看其他获取环境变量的函数
这里获取了另外两个环境变量，继续按要求设置

1
2
3
4
5
6
env_vars={
    "REQUEST_METHOD": "POST",
    "REQUEST_URI": "/pigwidgeon.cgi",
    "CONTENT_TYPE": "application/",
    "CONTENT_LENGTH": "100"
}

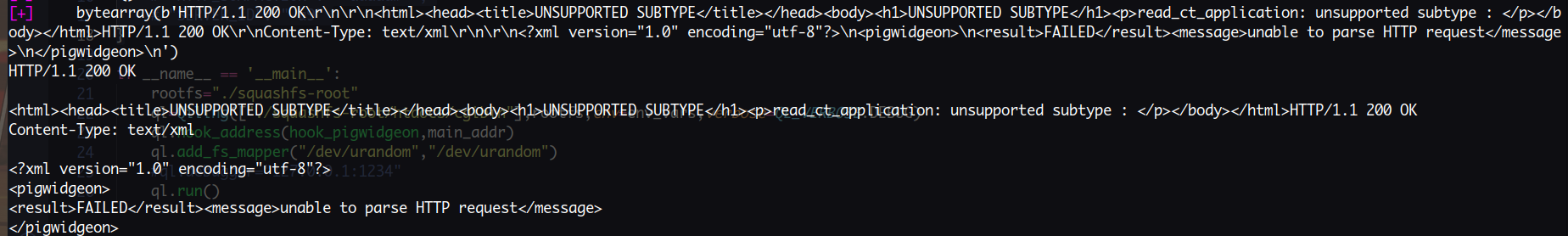

可以得到不同的回显。这里只是做一个示例，因为环境变量的设置需要仔细审计完代码才能按照要求设置，就不细看了。
另外提一嘴，qiling的debugger用起来体验并不好，无论是pwdbg还是gef远程连上去后都看不到寄存器，要调试的话还是得用qemu来

0x3.Tenda AC15

直接运行httpd的话会在check_network处卡住
一路追踪check_network，找到了最终调用的函数

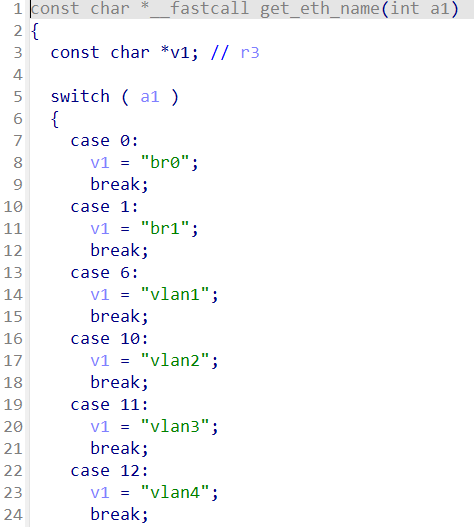

get_eth_name传入的参数是0，所以check_network是要获取br0的ip，而我的虚拟机中并没有br0这个网卡

--- 本文结束 The End ---
gitalk livere
